SPS electronic GmbH

SPS electronic

독일 남부 Schwäbisch Hall에 위치한 SPS Electronic GmbH는 1980년 설립이래 전기안전분야의 자동화 측정시스템 및
계측기, 관련 부품들을 생산 공급하는 전기안전시험설비 전문 회사입니다. 전기안전시험(Electrical Safety Test) 기술개발,
생산 및 판매, 사후서비스에 이르기까지 효율적인 고객 서비스로 주문자사양의 자동화 측정시스템에서 단품 계측기류,
10kV 고전압 릴레이, 고전압 케이블 등, 종합적인 기술 서비스를 제공합니다.

Germany

■ 고전압 릴레이 High Voltage Relays:

    고전압 릴레이는 고전압의 안전하고 안정적인 스위칭을 위한 필수 부품입니다.
    SPS electronic은 까다로운 응용 분야를 위해 특별히 개발된 다양한 고전압 릴레이를 제공하며 최고의 안전 및 품질 기준을 충족하고 고전압 저항, 낮은 누설 전류, 긴 수명이 특징입니다.
    기존 릴레이와 달리 수 킬로볼트(kV)의 전압에 적합하도록 설계되었으며 최적화된 절연과 낮은 접촉 저항을 제공합니다.

          시험 및 측정 기술분야: 절연 시험 및 안전 점검을 위한 고전압 시험 시스템, EV motor, EV cable..
          전력 전자분야: 부품 제어 및 보호를 위한 고전압 회로.
          의료 기술분야: X-선 장치 또는 영상 검사용 고전압 source.
          에너지 기술분야: 전력망 제어를 위한 스위치기어 및 변압기.

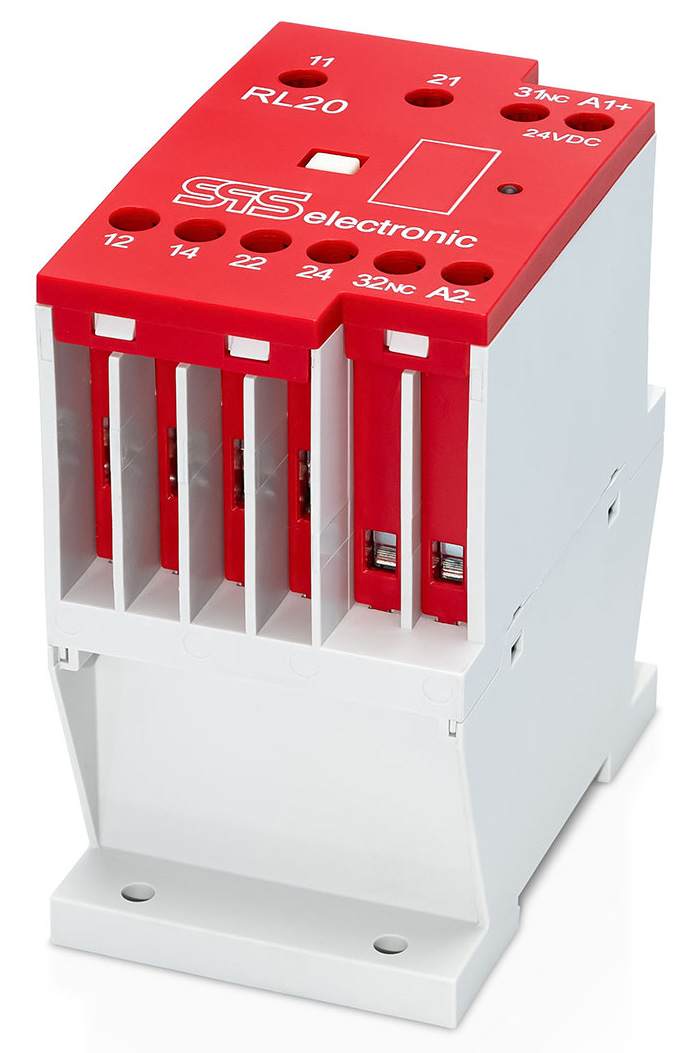

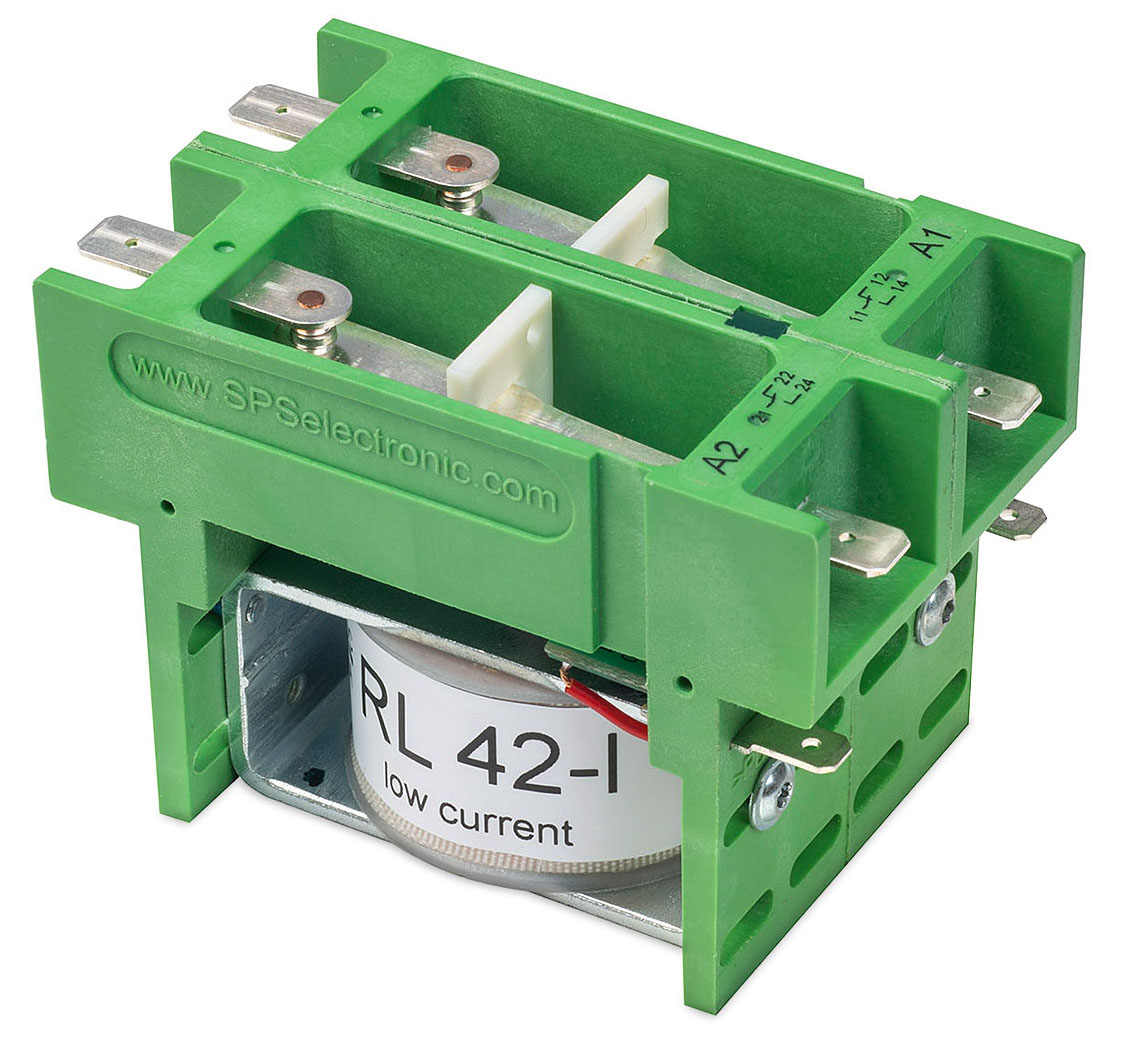

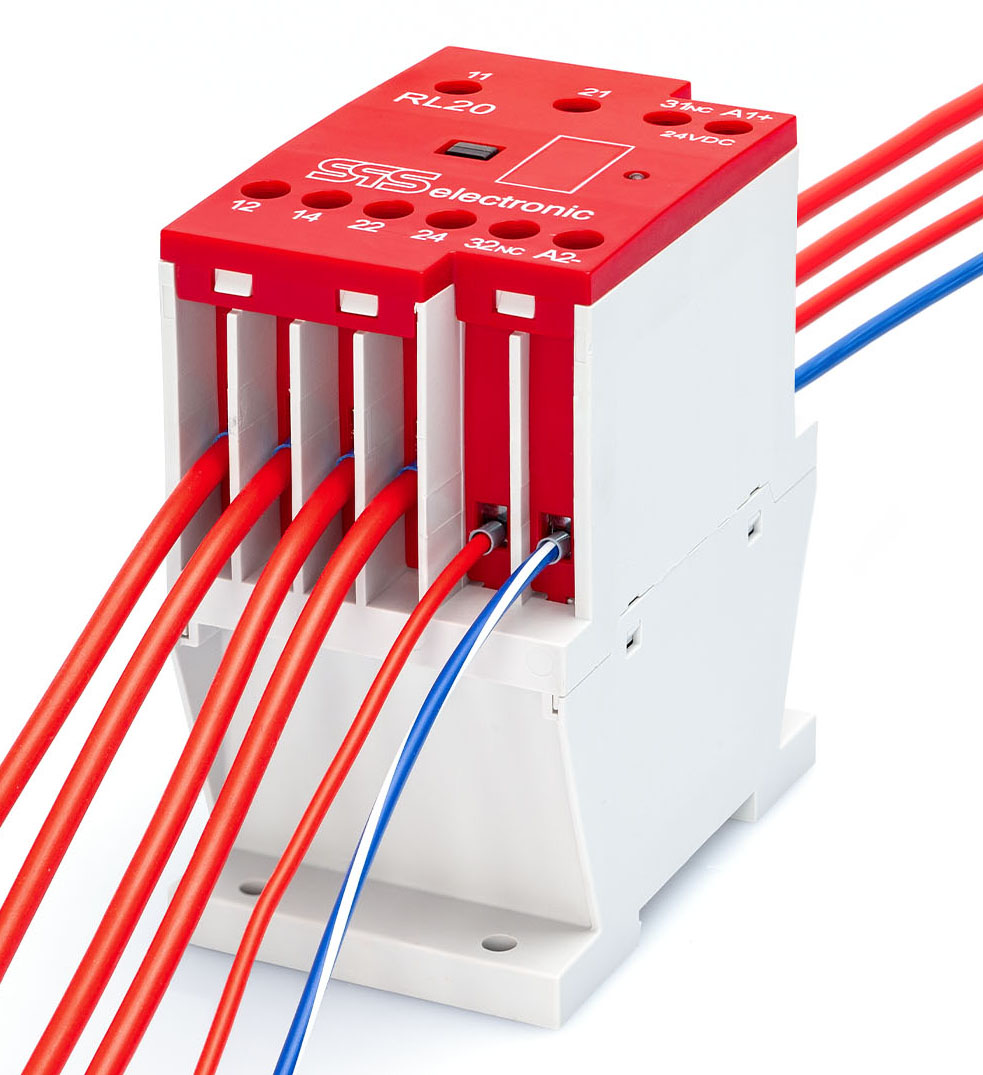

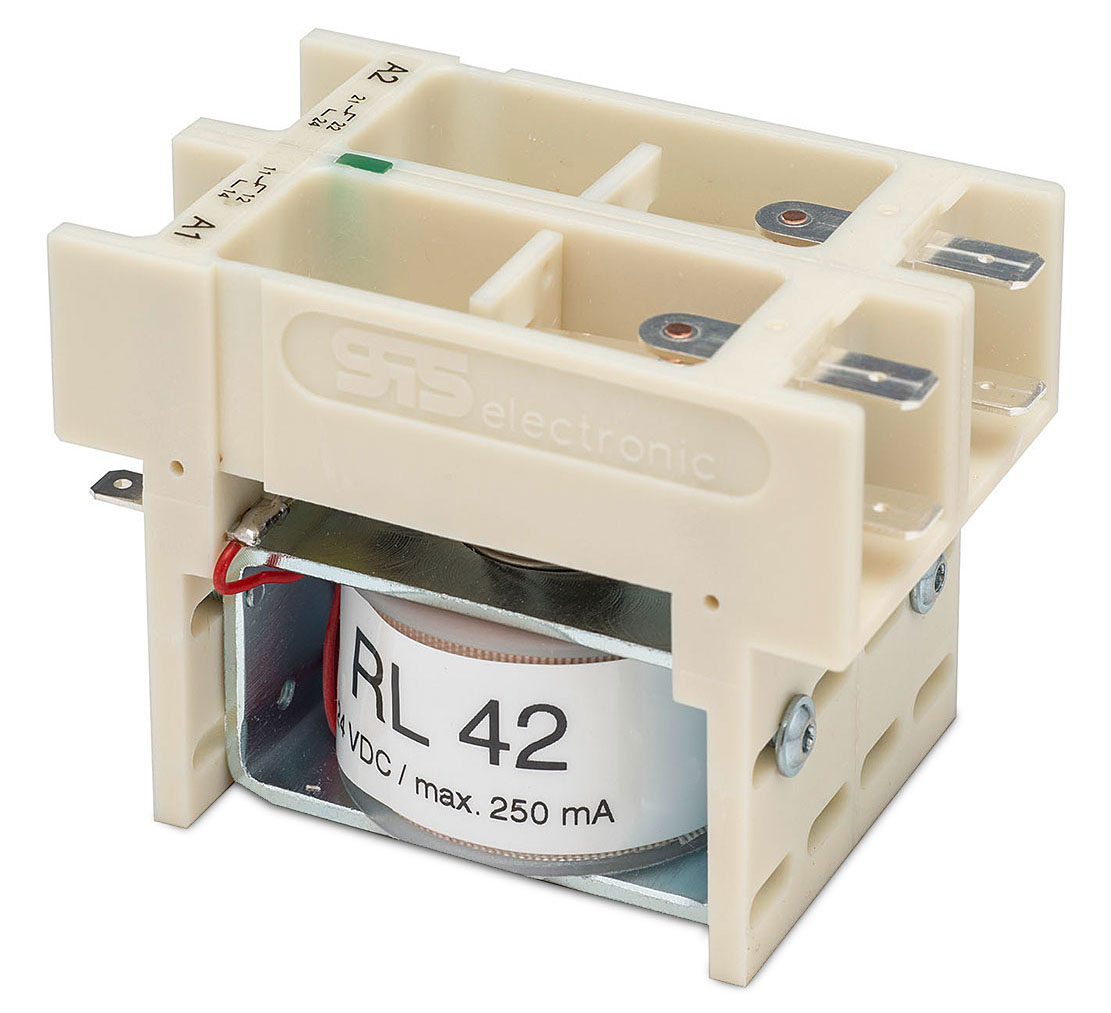

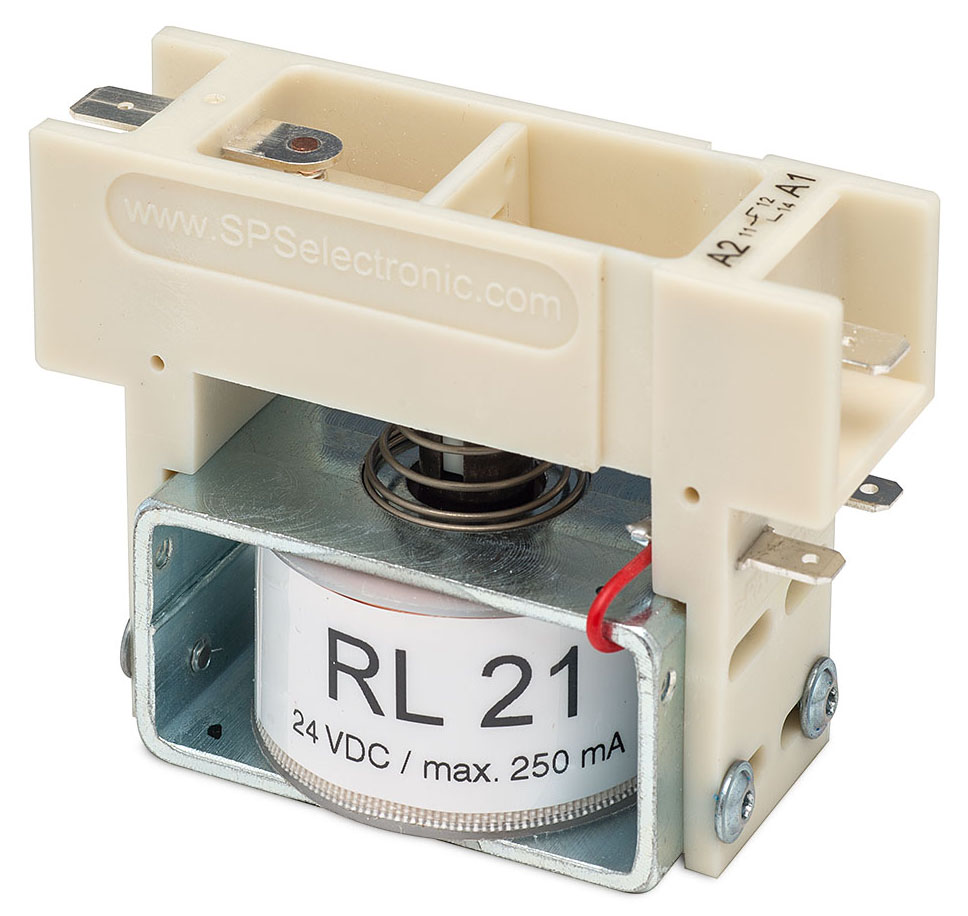

RL20	RL21	RL42	*RL42-l(L**)
스위칭 전압 최대 6,000V/AC	스위칭 전압 최대 6,000V/AC	스위칭 전압 최대 6,000V/AC	스위칭 전압 최대 6,000V/AC
연속 전류 최대 30A	연속 전류 최대 30A	연속 전류 최대 30A	연속 전류 최대 30A
강제 유도 접점	1C: 1 changer	2C: 2 changers	2C: 2 changers
2C: 2 changers	Faston 연결 6.3mm	Faston 연결 6.3mm	Faston 연결 6.3mm
보조 접점 / 1 NC	여자 코일 24VDC / 250mA	여자 코일 24VDC / 250mA	여자 코일 24VDC / 70mA
나사 연결			여자 전류 감소
여자 코일 24VDC / 250mA LED status display

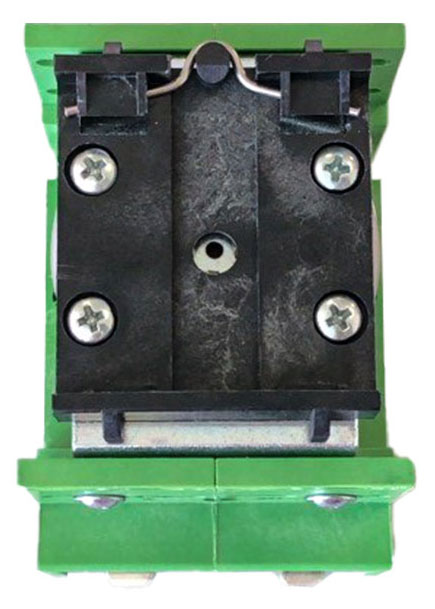

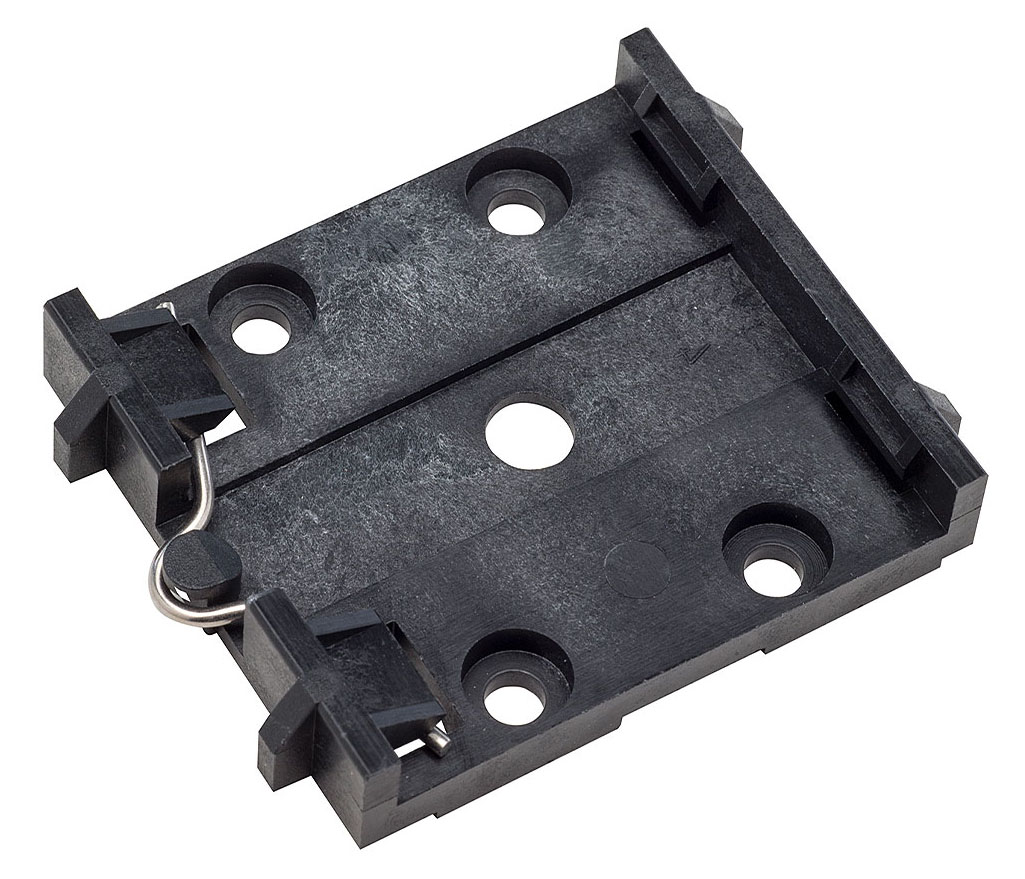

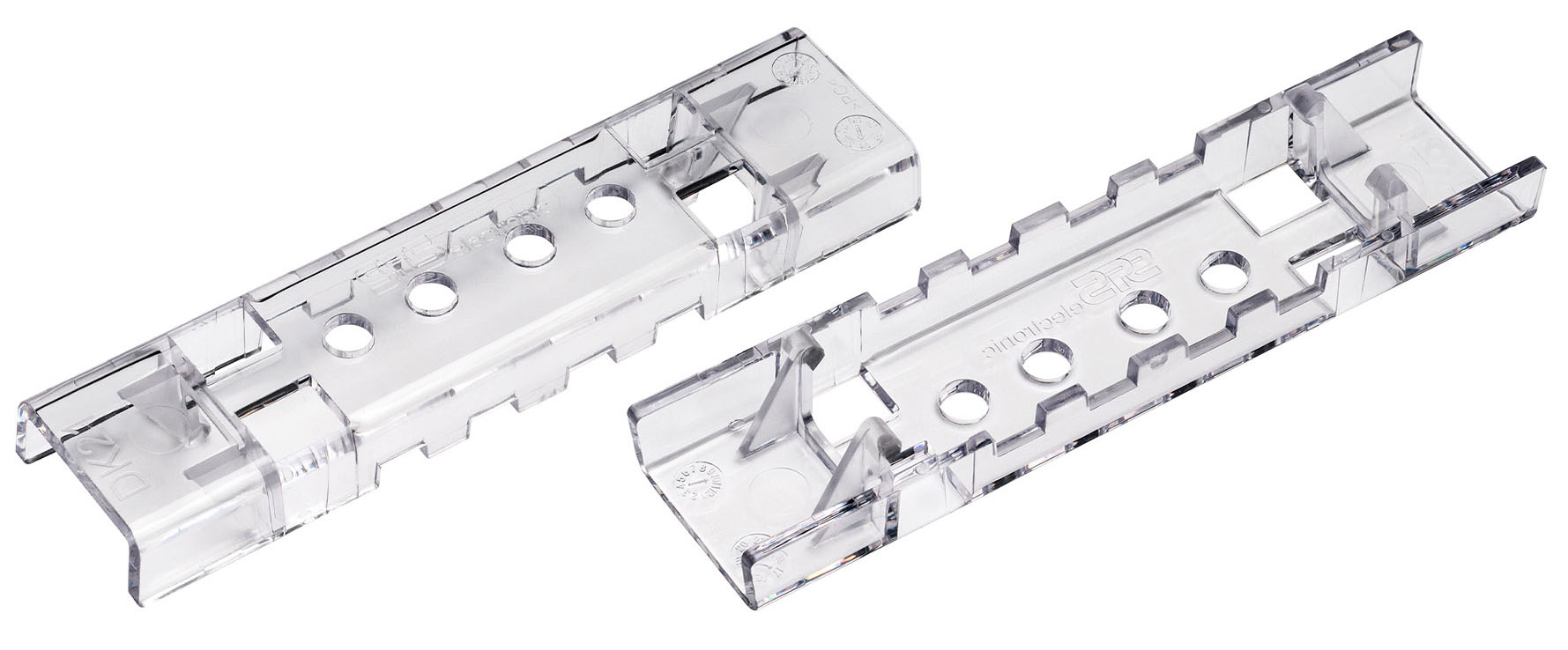

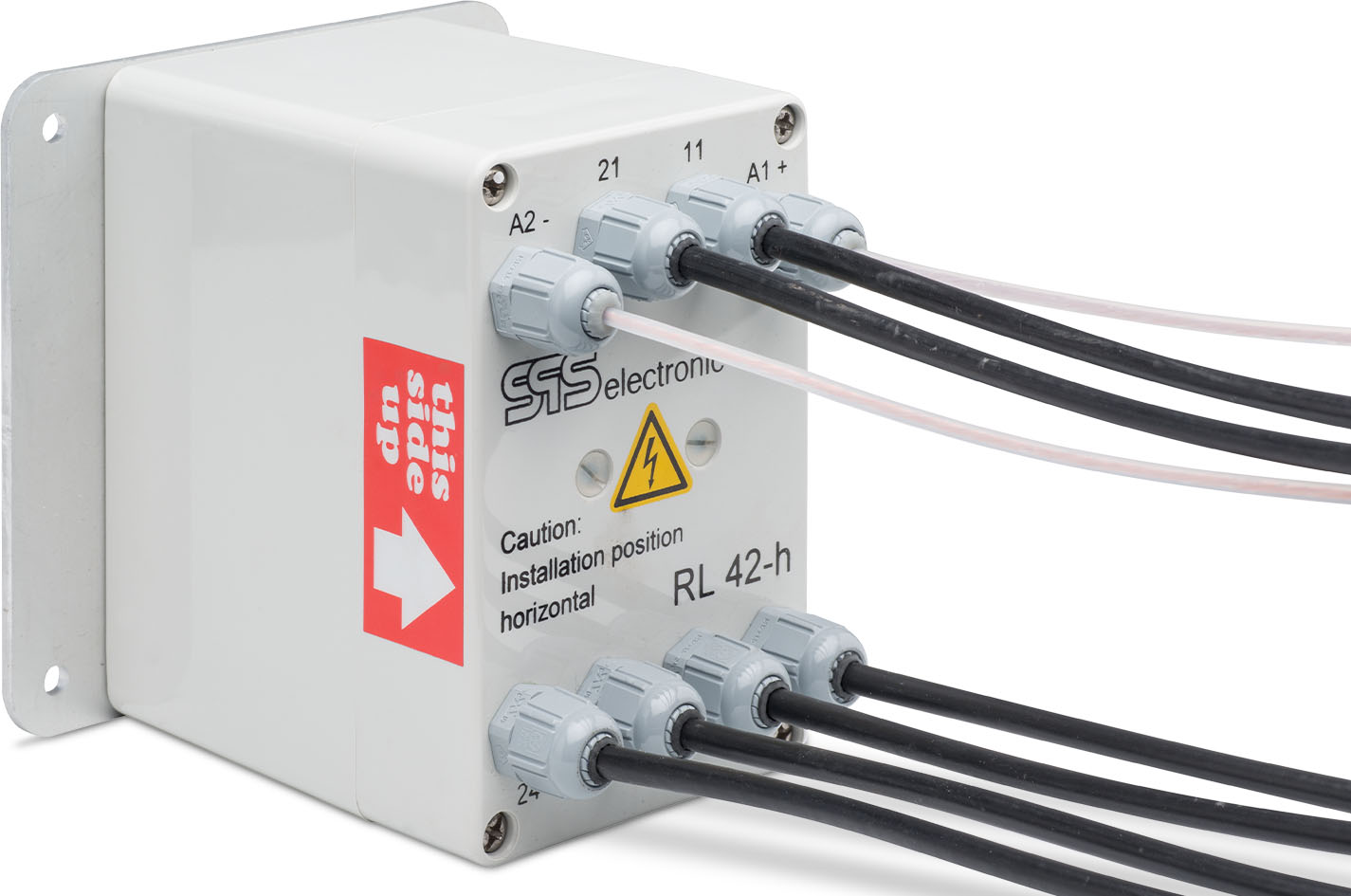

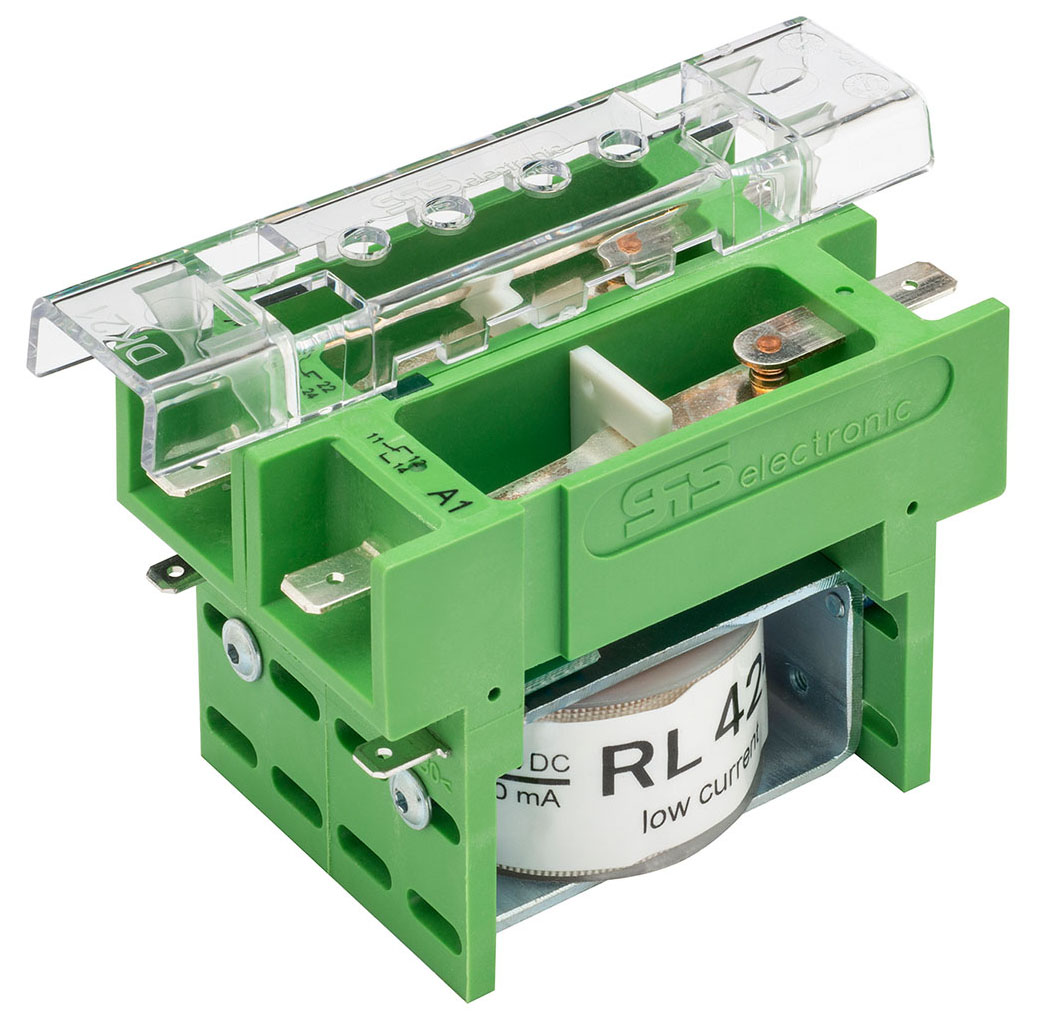

*RL42-h(H**)		DK21	MC22

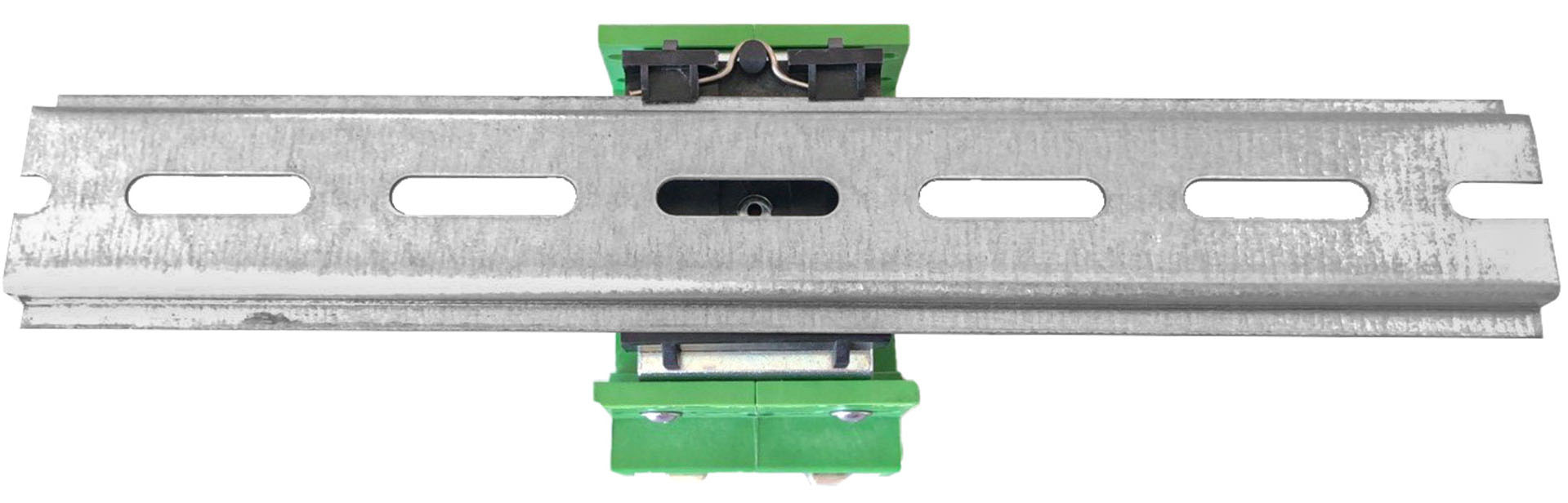

스위칭 전압 최대 10,000V/AC		접촉 위험 보호덮개	Top-hat 레일용 장착 클립(고정 나사 4개 포함)
연속 전류 최대 30A		활선부와의 우발적 접촉으로부터 보호	RL 21, RL 42, RL 42-l(*L) 용도
2C: 2 changers		RL 21, RL 42, RL 42-l(*L) 용도	플라스틱(검정)
Free cable ends 연결		플라스틱(투명)
여자 코일 24VDC / 250mA
■ 고전압 커넥터 High Voltage Connectors: 고전압 커넥터는 고전압 시스템의 안전하고 안정적인 연결을 위한 필수 구성 요소로써, 테스트 시스템, 산업 플랜트 및 기타 고전압 애플리케이션에서 안정적이고 손실이 적은 전기 에너지 전송을 보장합니다. SPS electronic은 고전압 및 극한 환경에 맞춰 특별히 개발된 다양한 고전압 커넥터를 제공하며 이 커넥터들은 높은 내전압, 우수한 절연성, 긴 수명을 특징으로 합니다. 안전한 연결 기술 secure connection: 아크 발생 없이 안정적인 전류 전송을 보장합니다. 고전압 저항 high voltage resistance: 최대 킬로볼트 범위의 고전압 시스템용으로 설계되었습니다. 견고한 절연 robust insulation: 누설 전류를 최소화하고 높은 작동 안전성을 보장합니다. 낮은 접촉 저항 low contact resistance: 손실을 최소화하면서 효율적인 에너지 전송을 보장합니다.

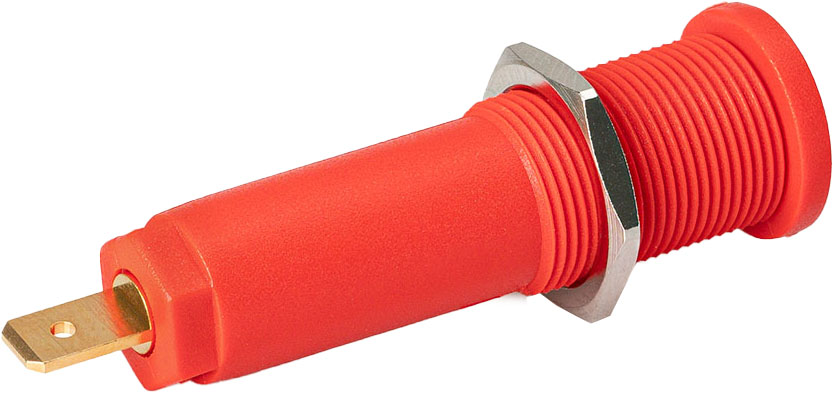

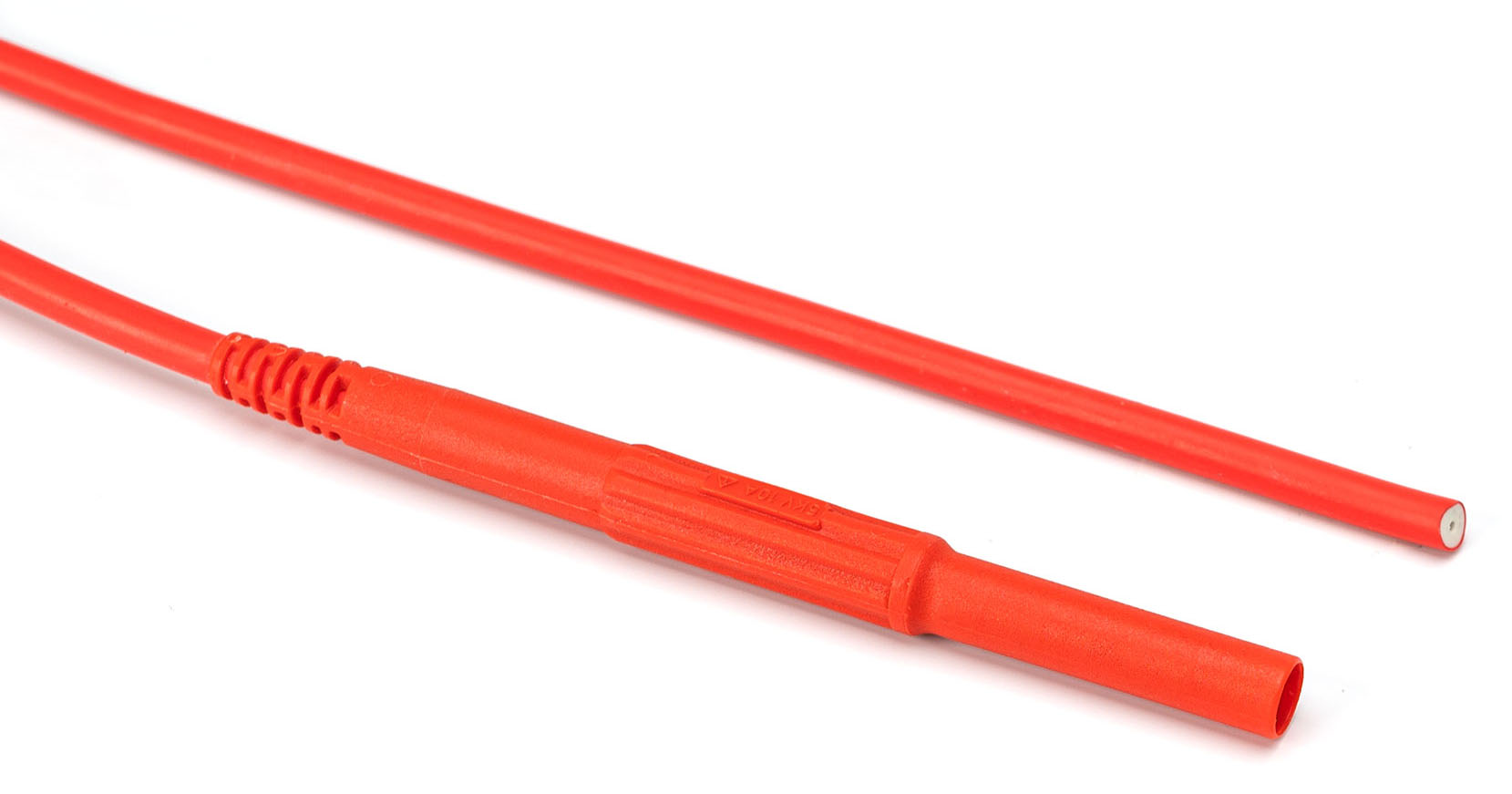

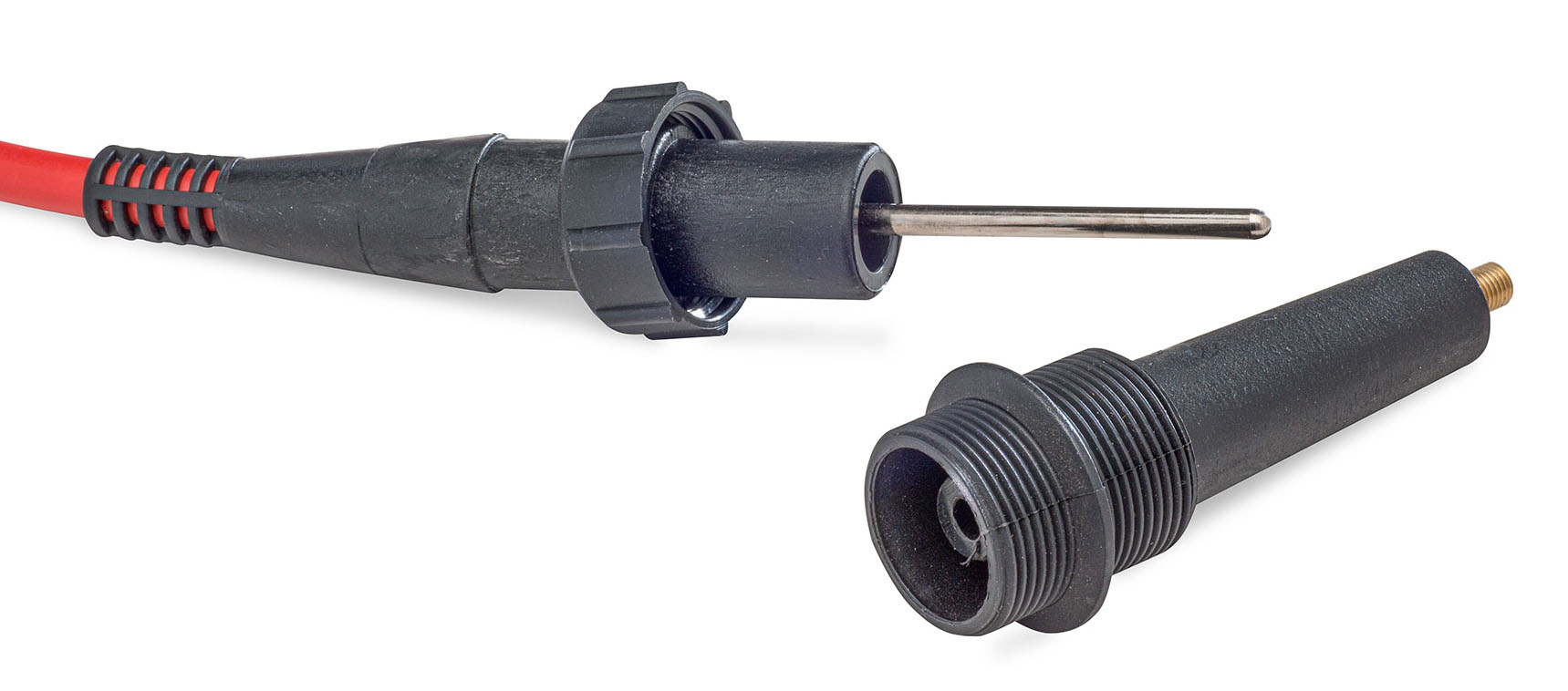

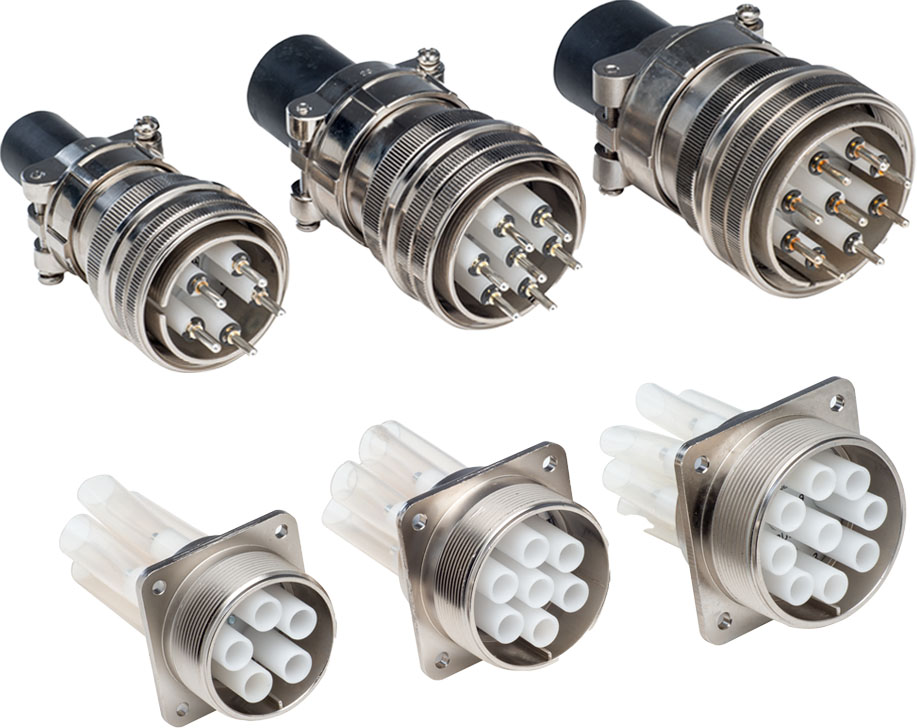

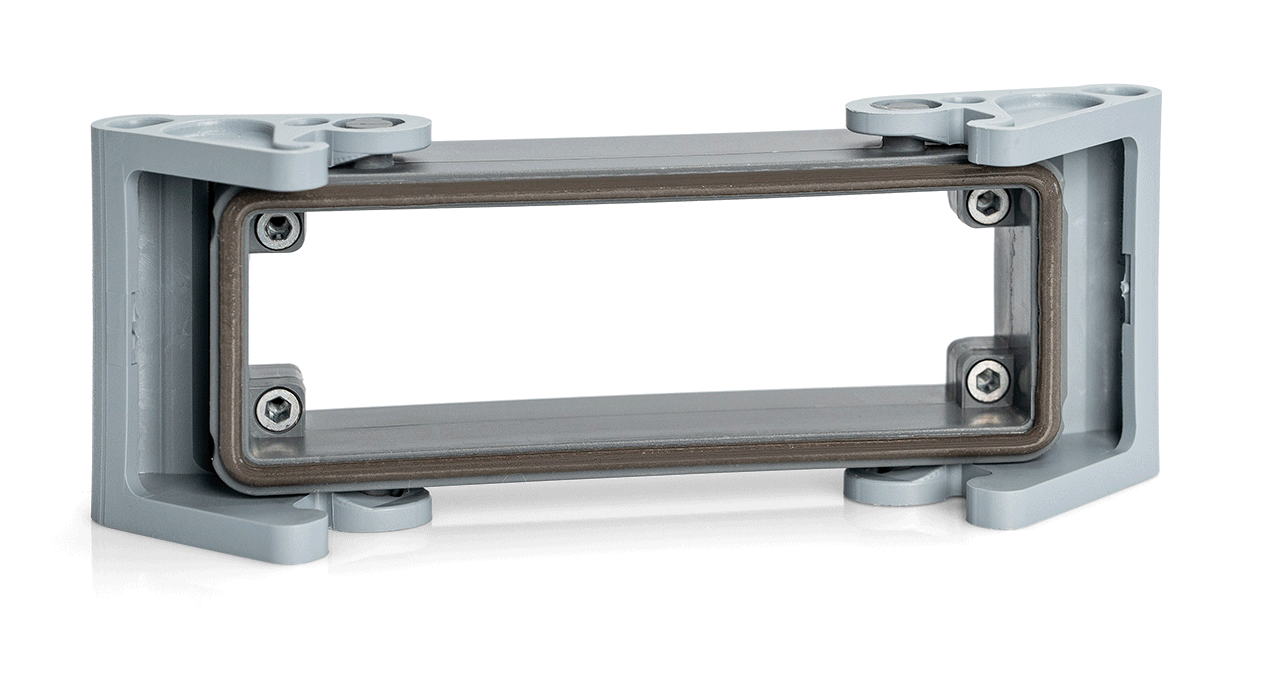

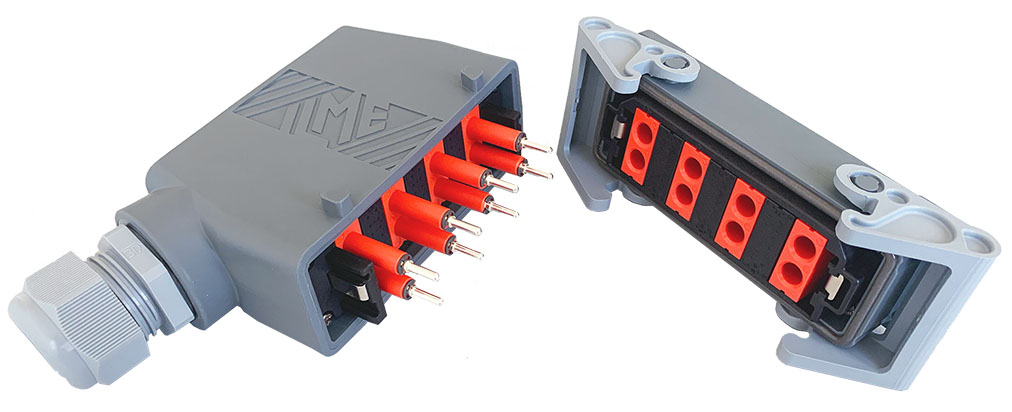

Series ST 22	Series ST 51 71 91	Series ST 14	Series ST 02
최대 10,000V, 30A의 다극 커넥터	적용 분야: 테스트 시스템용 플러그 연결	적용 분야: OEM, 테스트 장치	적용 분야: OEM, 테스트 장비
테스트 시스템 및 어댑터의 유연한 적용을 위해	극 수: 최대 9개 고전압 연결	전압/전류: 최대 7,000V / 16A	전압/전류: 최대 10,000V DC / 1A
최대 14극까지 개별 구성이 가능	전압/전류: 최대 7,000V/30A	4mm 플러그

■ 고전압 테스트 프로브 High voltage test probes:

테스트 프로브는 산업, 전기 공학 및 품질 보증 분야에서 고전압 테스트를 수행시 테스트대상에 안전하고 정밀하게 접촉하여 신뢰할 수 있는 측정 결과를 얻을 수있는 필수적인 도구입니다.
SPS electronic의 인체공학적 조작, 최고의 안전성, 그리고 장기간 사용을 위한 견고한 디자인의 테스트 프로브는 고전압 테스트의 높은 요구 사항을 충족하도록 특별히 개발되었습니다.

          전기 아크를 방지하고 사용자를 보호하는 고전압 내성 절연
          장시간 테스트 과정에서도 편안한 조작을 제공하는 인체공학적 디자인
          산업용 내구성 있는 소재를 사용하여 견고한 구조
          접촉 저항을 최소화하고 정밀한 측정 결과를 보장하는 안정적인 접촉:

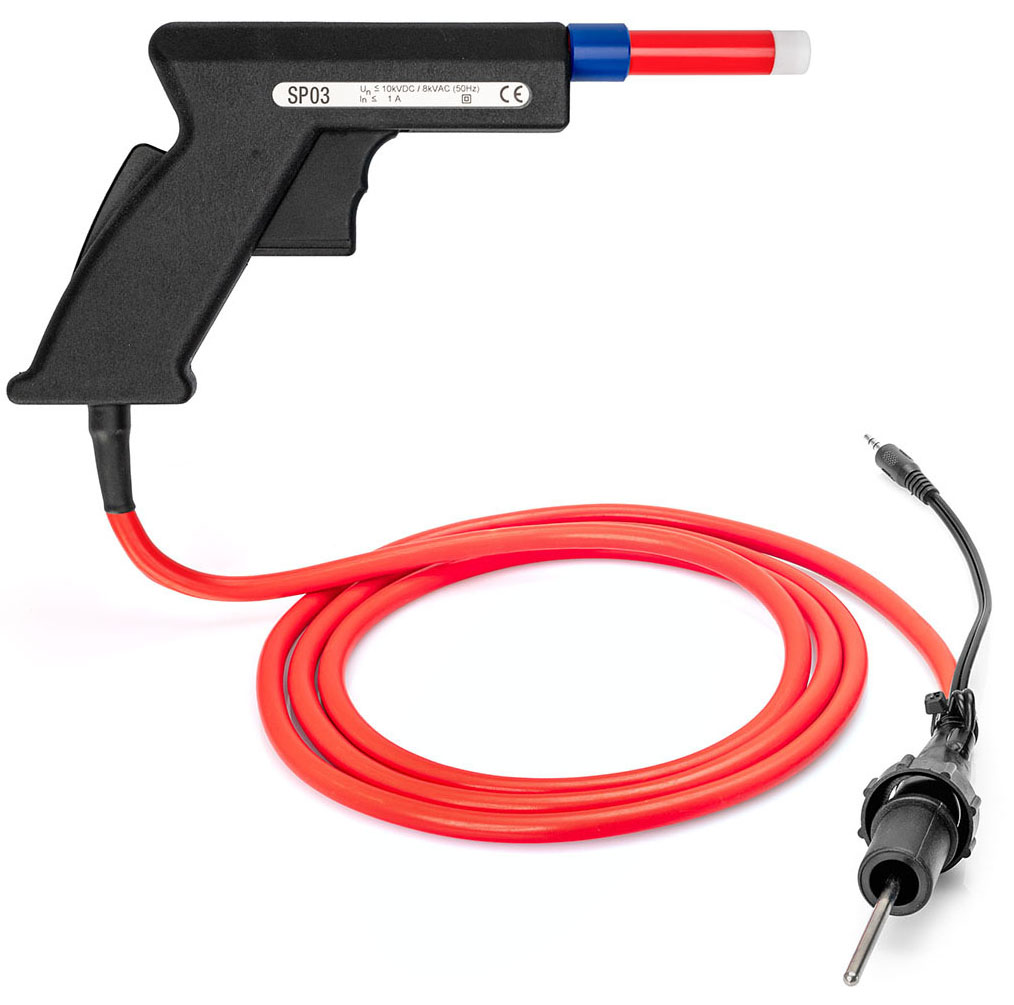

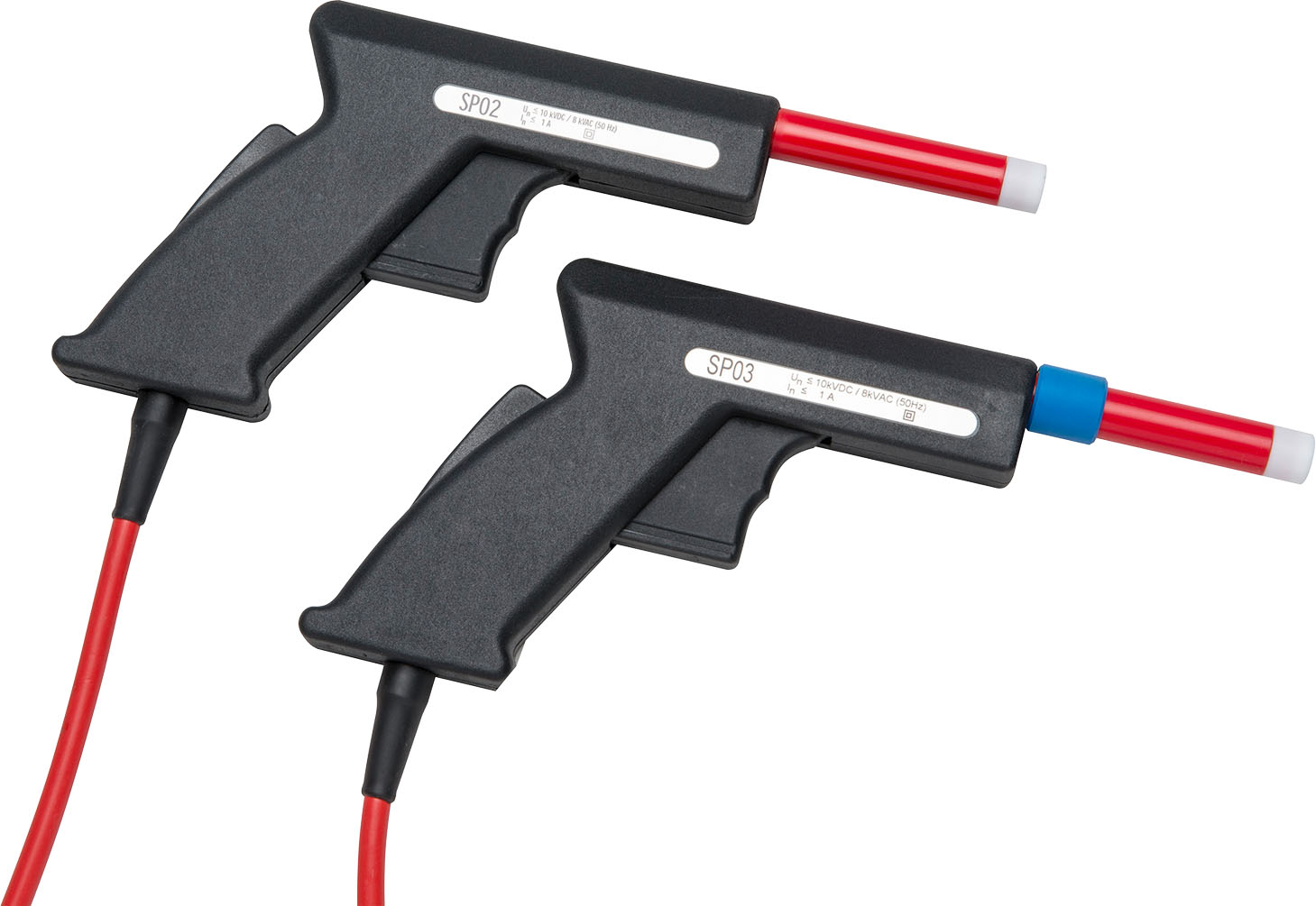

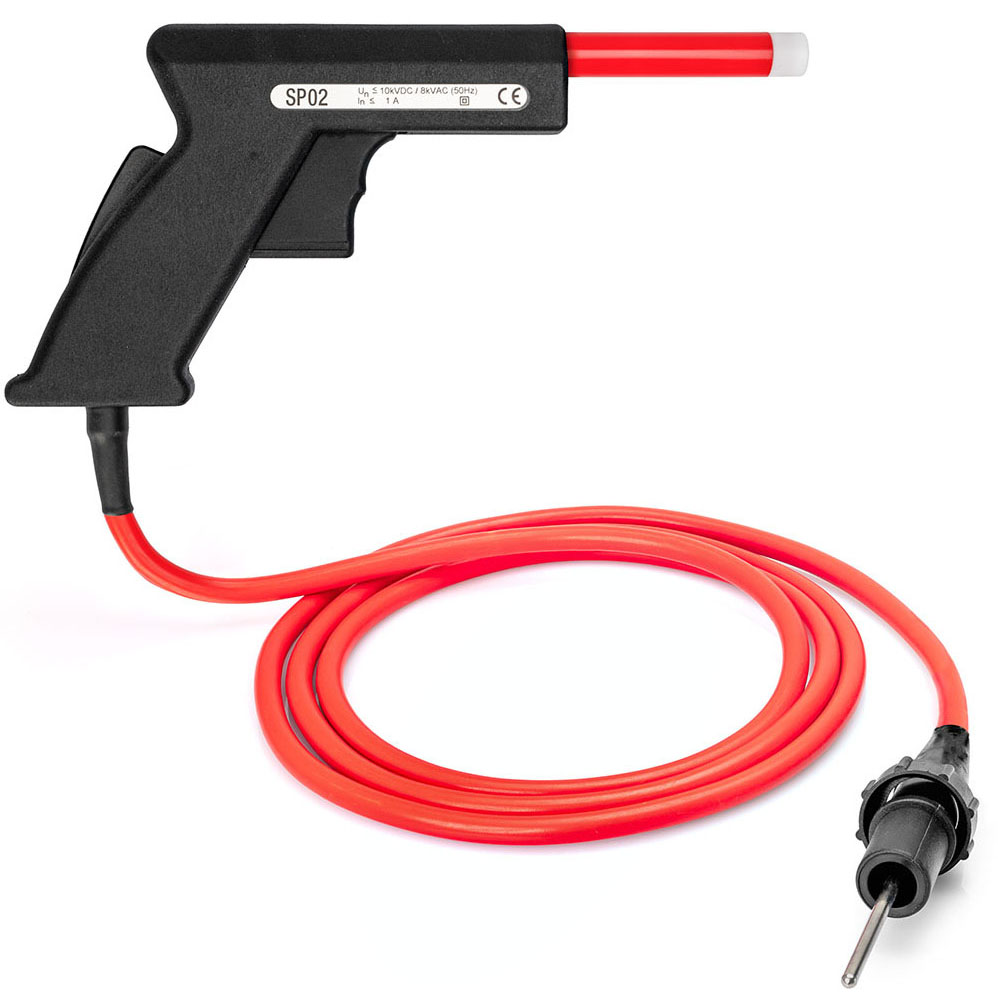

SP 02	SP 03	Set SP 02 + SP 03
버전: 시동 스위치 없음	버전: 시동 스위치 포함	버전: 스타트 스위치 없는 SP 02 1개, 스타트 스위치 있는 SP 03 1개
시험 전압: contour/connection: 25,000VDC
최대 작동 전압: 10,000VDC / 8,000VAC
모든 고전압 테스터에 적합
케이블 길이: 2m / 3m / 5m / 10m / 15m

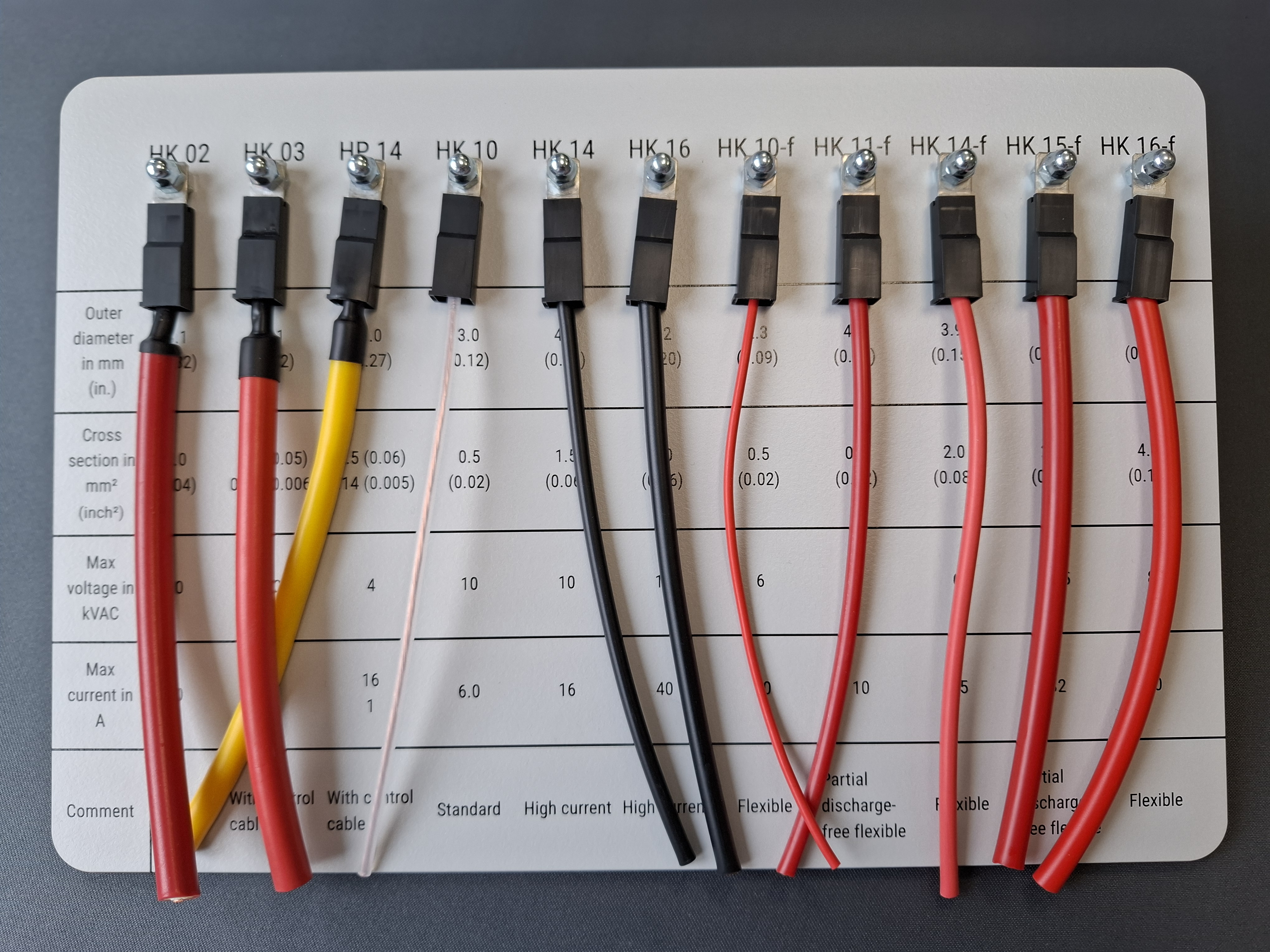

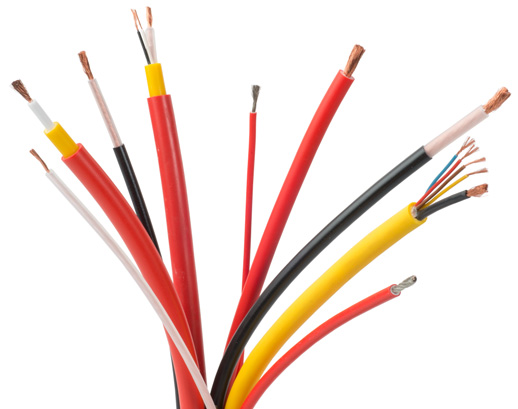

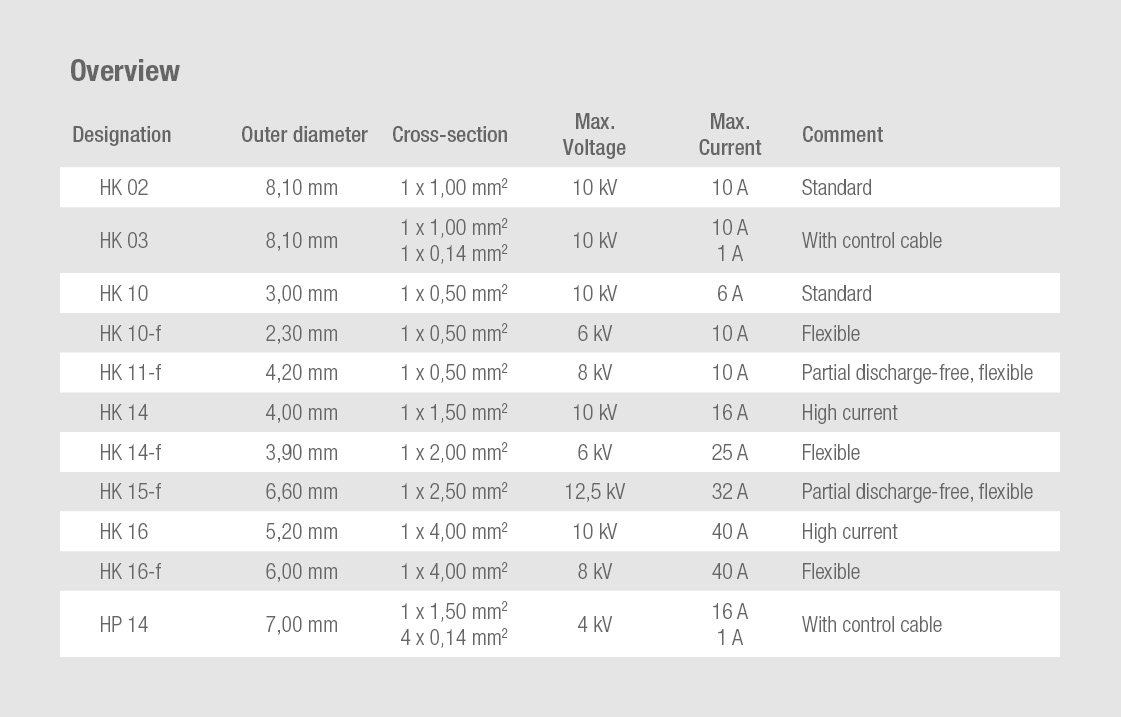

■ 고전압 케이블 High voltage cables:

    230V 이상의 전압을 사용하는 경우, 해당 전압에 대응할 수 있는 적절한 부품으로 케이블은 특히 중요한 고려 사항입니다.
    절연 내력, 절연 저항 및 전류 부하는 해당 용도에 정확히 부합해야 합니다.
    고전압 시험 기술의 선도적인 제조업체인 SPS electronic은 다양한 용도에 적합한 고전압 케이블도 제공합니다.
    이러한 케이블의 대부분은 최고 품질 기준을 충족하는 자체 개발품이며, SPS electronic에서만 공급합니다.
